Revit超簡單制作地庫墻漆做法
眾所周知Revit并不是一款在制作效果方面見長的軟件，但是因為工作需要我們要制作一定效果時候怎么辦呢，比如說給地庫墻壁刷統一規格的墻漆，下面介紹一種簡單實用的方法。

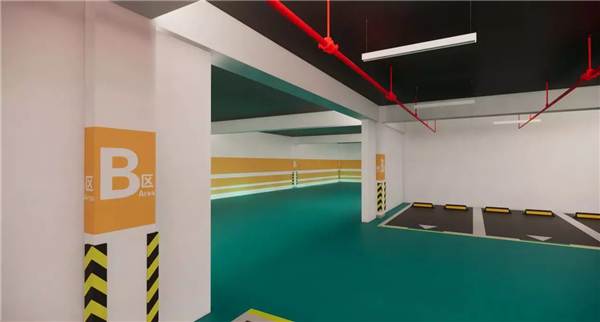

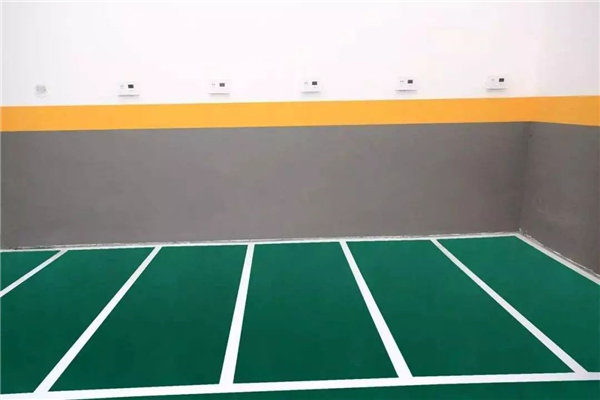

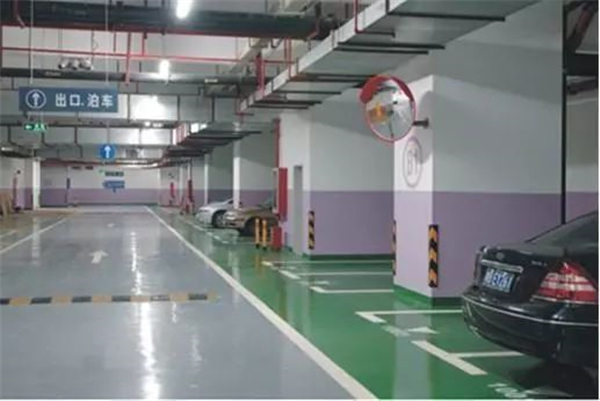

網絡圖片 ▲
網絡圖片 ▲
具體做法：
1.構思想要達到的效果，思考哪種制作方式最高效，且省力
2.想要達到圖示效果，此次選用薄墻代替油漆的方法，針對有特殊花紋或者不規則圖形的墻漆我們有另外的做法

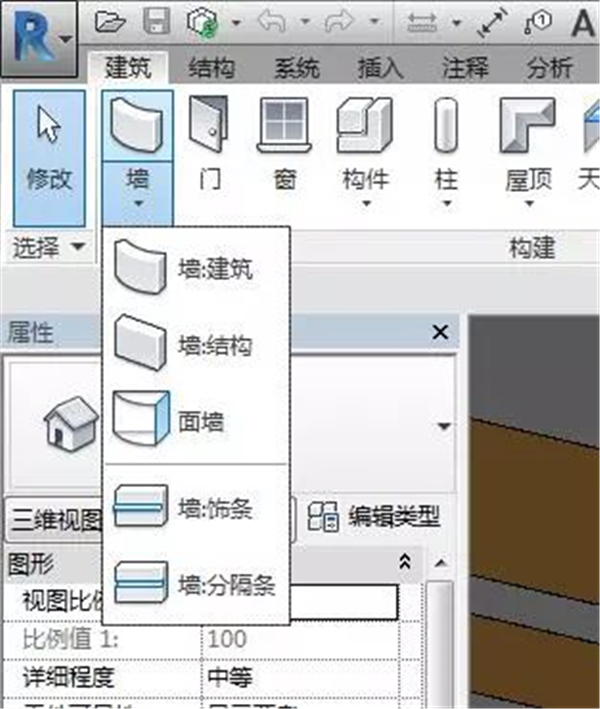

3.打開Revit軟件，在已有模型中選擇構件-墻-墻飾條

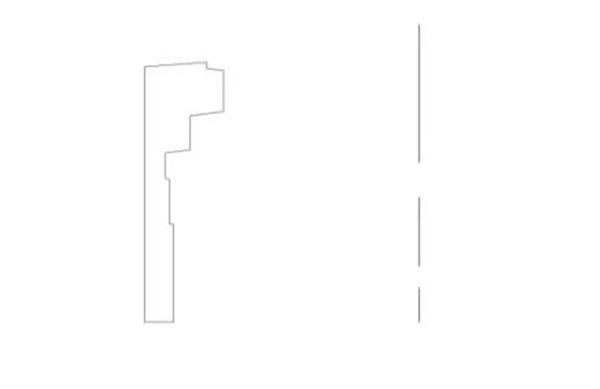

4.在Revit族中打開并修改墻飾條，以達到想要的效果，原模型中測得墻漆需要的高度和造型尺寸，為了使墻漆不影響后期墻體效果，墻面厚度控制在2mm左右就可以了，下圖為默認墻飾條效果和修改后的
5.將修改后的墻飾條導入進項目并進行測試，看是否是想要的效果，依次將墻飾條布滿整個車庫邊緣墻壁，因為是墻飾條類型的構件，一面完整沒有拐角的墻只用點擊一次就可以了，非常的方便！
6.給墻漆附加應該給的材質

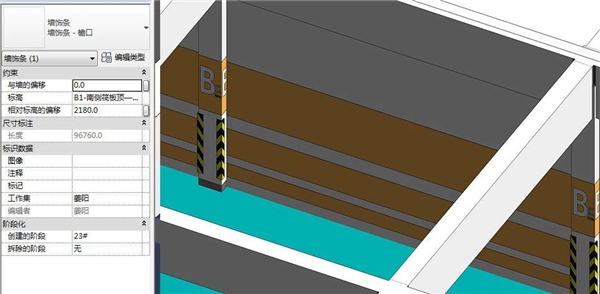

7.統一修改高度，使位置顯示正確

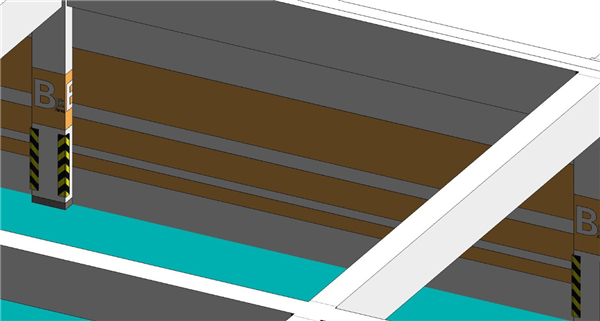

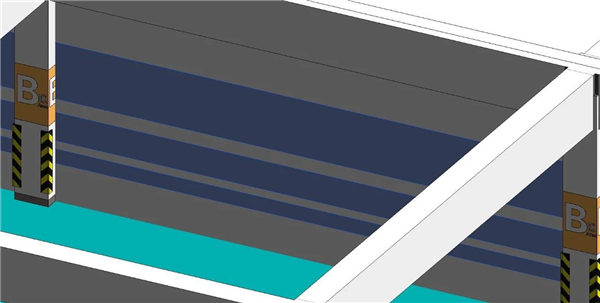

8.最終效果展示

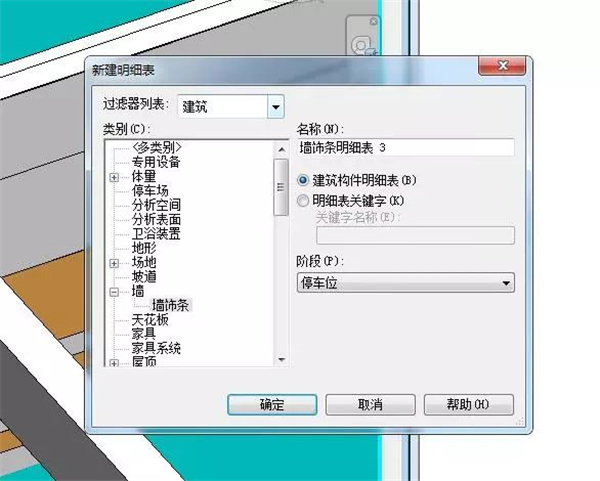

9.打開明細表，選擇墻漆創建時候的對應類型明細表，創建明細表

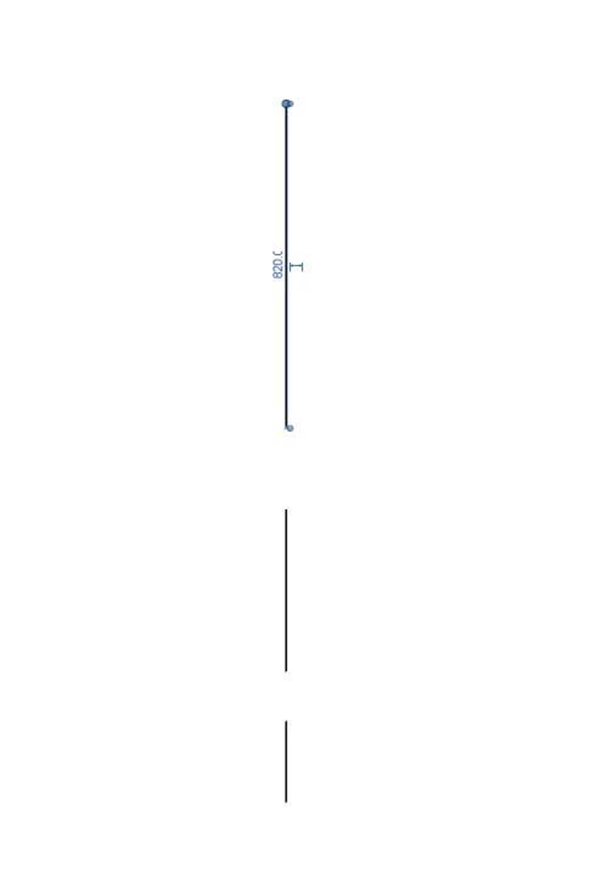

10.計算墻漆應刷面積的高度部分，此部分是確定狀態的，為了精確計算不含中間空白墻面部分，本次墻漆應刷高度為三個部分相加等于1435mm

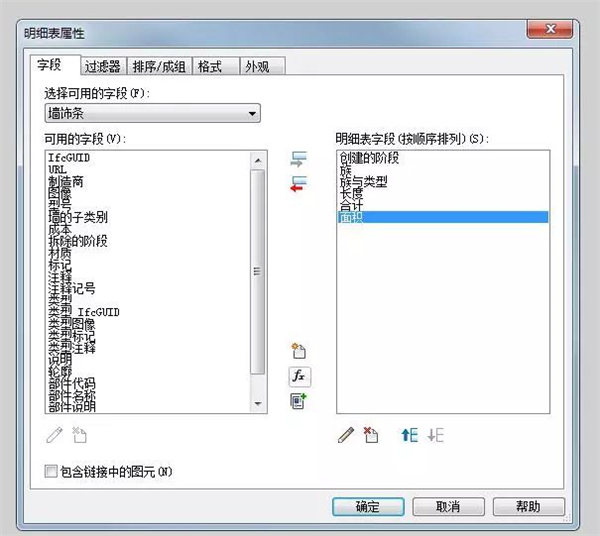

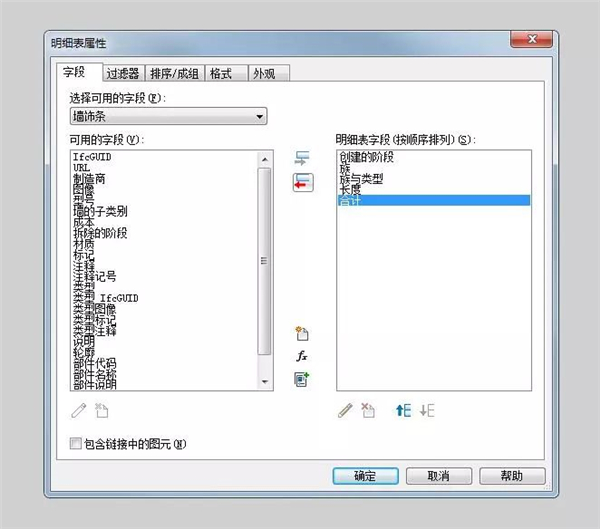

11.加入幾個系統默認的明細表字段

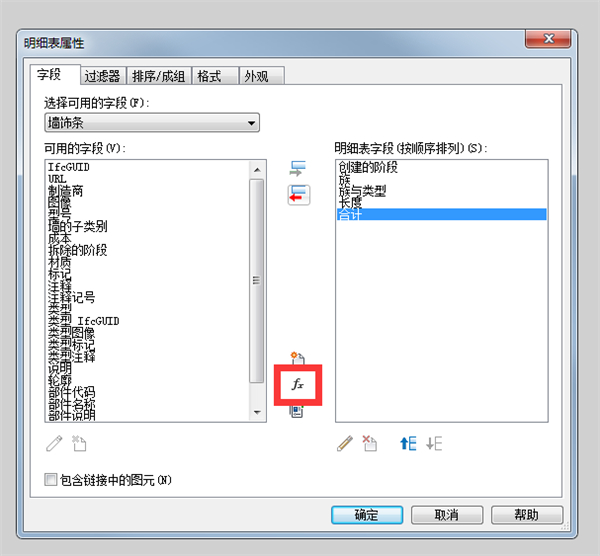

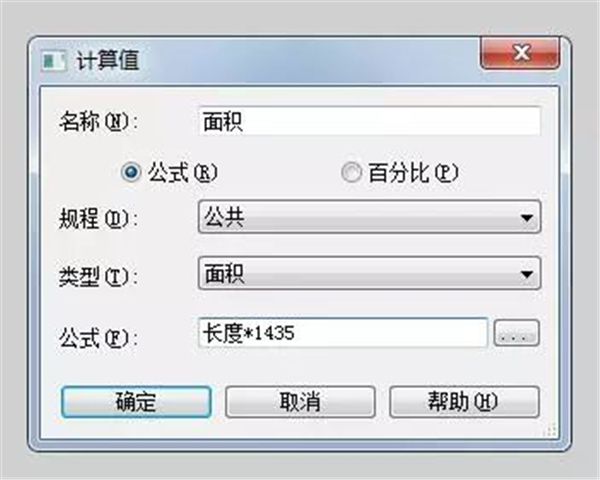

12.創建面積字段的函數計算公式
13.得到面積字段

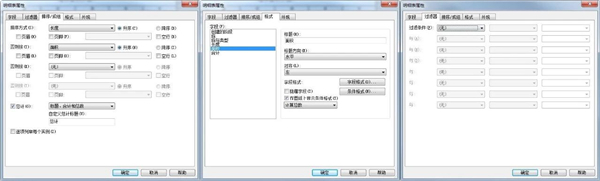

14.整理明細表

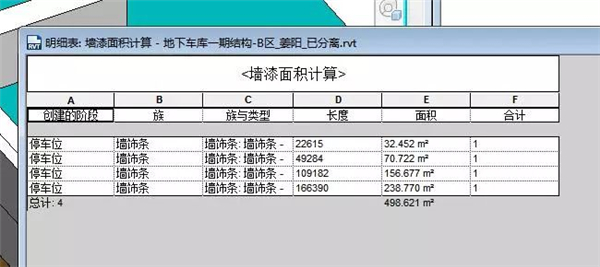

15.確定，得到最終墻漆工程量明細表
此處為演示效果，只列出了4面墻體墻漆總面積
16.到了此處墻漆就制作完成了，怎么樣？是不是非常的簡單好用！簡直是效果展示、匯報工作的不二之選，快來試一試吧！
